Инструкция по применению FT.
Ушной термометр «3 в 1»
Инструкция по применению
BEURER GmbH + Co. KG • Söflinger Str. 218 • 89077 Ulm (Germany)
Tel.: +49 (0)731 / 39 89-144 • Fax: +49 (0)731 / 39 89-255
www.beurer.de • Mail: kd@beurer.de
Русский
Уважаемая покупательница, уважаемый покупатель!
Мы рады, что Вы остановили свой выбор на изделии из нашего ассортимента. Имя нашей фирмы служит порукой
высокого качества и многократно проверенной надежности изделий в области тепловой терапии, аппаратов мягкого
воздействия, аппаратов для измерения артериального давления и диагностики, для взвешивания, массажа и
С дружеским приветом Ваша фирма «Бойрер» (Beurer)
– Данный прибор является чувствительным электронным прибором. Бережно обращайтесь с ним и не подвергайте
– Не подвергайте термометр действию прямых солнечных лучей.
– Прибор рекомендуется предварительно оставить не менее, чем на 30 минут в помещении, в котором будет проводится
– Термометр не является водонепроницаемым. В связи с этим нельзя допускать прямого контакта с водой или иными
– Измерительный наконечник после каждого использования очищать мягкой салфеткой, пропитанной
– Проверяйте перед каждым использованием, не повреждена ли линза. Если она повреждена, обратитесь в торговую
организацию или сервисный центр.
– Термометр был сконструирован для практического применения, но не заменяет посещения врача.
– Данный прибор не предназначен для коммерческого или клинического использования.
– Прибор предназначен только для целей, указанных в данной инструкции по эксплуатации.
– Ремонт разрешается проводить только авторизированным сервисным пунктам. В противном случае теряют свою силу
права по предоставлению гарантии.
У некоторых людей левое и правое ухо дают различные результ.
– У некоторых людей левое и правое ухо дают различные результаты измерений. Чтобы зарегистрировать изменения
температуры, выполняйте замеры для одного человека всегда в одном и том же ухе.
– Когда Вы длительное время лежите на боку, прижав ухо, температура слегка повышается. Подождите некоторое
время или проведите измерение в другом ухе.
– Так как ушная сера влияет на измерение, Вам следует в случае необходимости очистить ухо перед выполнением
– Ушной термометр может использоваться для детей только под надзором взрослых. Как правило, измерение
становится возможным, начиная с шестимесячного возраста. У детей в возрасте до 6 месяцев ушной проход слишком
узкий, поэтому часто температура барабанной перепонки не может быть получена и показываются слишком низкие
– Измерение в ухе нельзя выполнять при воспалительных заболеваниях (например, при гнои ), после возможных
травм уха (например, повреждениябарабанной перепонки) или во время периода выздоровления после оперативного
вмешательства. Во всех таких случаях консультируйтесь у своего лечащего врача.
– Данный прибор соответствует нормативному акту ЕС 93/42/EC.
– Данный прибор соответствует стандарту EN 12470-5 гМедицинский термометр. Требования к инфракрасному ушному
термометру (с максимальным приспособлением).
– Данный прибор соответствует европейскому стандарту EN60601-1-2 и является предметом особых мер
предосторожности в отношении электромагнитной совместимости. При этом учитывайте, что переносные и мобильные
средства ВЧ-связи могут влиять на данный прибор. Точную информацию Вы можете получить в сервисных центрах.
– При возникновении вопросов по пользованию устройством обратитесь в Вашу торговую организацию или службу
– Внимательно прочтите данную инструкцию по эксплуатации, сохраняйте ее для дальнейшего использования, дайте ее
прочитать и другим пользователям и строго следуйте приведенным в ней указаниям.
2. Важная информация по обращению с данным термометром
При использовании лобного термометра, ушного термометра или обычного стержневого термометра необходимо
принимать во внимание следующее:
Различные перечисленные выше термометры предназначены для измерений температуры тела в разных точках тела:
— измерения ректальное, традиционное измерение в заднем проходе, под мышкой или за щекой и под языком.
Значение температуры колеблется в зависимости от точки тела, в которой она измеряется. Отклонение может
С. Таким образом, физиологический диапазон температур состав.
составлять 0,2 – 1 °С. Таким образом, физиологический диапазон температур составляет для:
• температуры лба, измеренной лобным термометром: от 35,8 до 37,6 °,
• температура в ухе – измеренная термометром для измерения температуры в ухе: от 36,0 до 37,8 °C,
• ректальной температуры, измеренной обычным термометром: от 36,3 до 37,8 °C,
• температура во рту – измеренная обычным термометром: от 36,0 до 37,4 °C.
Температуры, измеренные разными термометрами, не могут сравниваться между собой. Поэтому сообщайте своему
врачу или учитывайте при самодиагностике, каким термометром и в каком месте Вы измеряли температуру тела.
На температуру здорового человека, кроме того, влияют следующие факторы:
• индивидуальный вес человека (индивидуальный обмен веществ),
• возраст (температура тела у младенцев и маленьких детей выше и падает с возрастом. У детей значительные
колебания температуры происходят быстрее и встречаются чаще),
• время суток (утром температура тела ниже, а в течение дня она повышается),
• предшествующая физическая активность.
Измерение температуры дает значение, которое представляет собой информацию о фактической
температуре тела человека. Если Вы чувствуете неуверенность при интерпретации результата или
получаете аномальное значение (например, жар), Вам следует обратиться к своему домашнему врачу.
Это относится также к случаю небольших изменений температуры, когда присутствуют остальные симптомы
заболевания, такие как беспокойство, сильное выделение пота, покраснение кожи, частый пульс, коллапс и т.д.
Инструкция по эксплуатации Beurer FT55
Страница 7
Для этого выключите прибор, нажмите острым предметом на защелку отсека для батарейки и одновременно сдвиньте
крышку отсека вниз.
Вложите новую батарейку такого же типа со знаком плюс вверх. Закройте крышку отсека для батареек.
Использованные батарейки не следует выбрасывать в бытовой мусор. Закон требует от Вас утилизации
батареек. Утилизируйте их через торговую сеть или местный пункт сбора специальных отходов.
Примечание: На батарейках, содержащих вредные вещества, Вы найдете следующие символы: Pb =
батарейка содержит свинец, Cd = батарейка содержит кадмий, Hg = батарейка содержит ртуть. Батарейка
этого прибора не содержит вредных веществ.
6. Правила пользования
Всегда убеждайтесь в том, что сенсор чистый и не имеет повреждений. Включите прибор.
6.1 Измерение в ухе
После короткого самотестирования и двух коротких акустических сигналов термометр готов к
измерению температуры в ухе. Инфракрасный термометр находится в режиме «термометр для

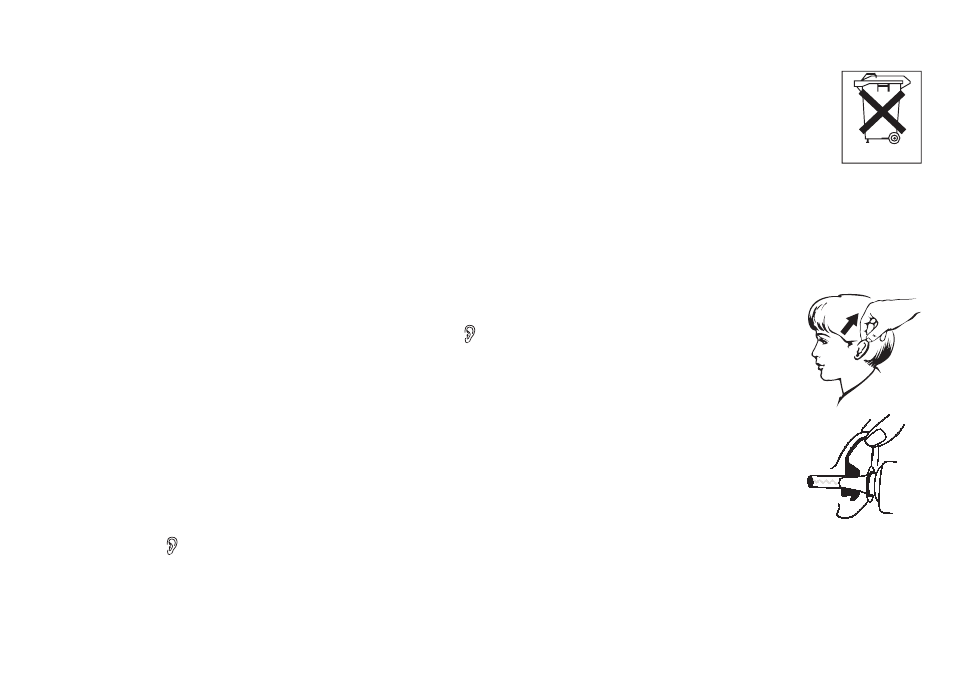

Так как ушной проход слегка изогнут, Вы должны перед введением сенсорного наконечника слегка
оттянуть ухо назад и вверх. Это особенно важно, потому что таким образом сенсорный наконечник
может достичь непосредственно барабанной перепонки. Осторожно введите сенсорный наконечник и
нажимайте кнопку измерения „SCAN“ примерно 1 секунду.
Об окончании времени измерения сигнализирует длинный акустический сигнал. Отпустите кнопку „SCAN“.
Теперь Вы можете считать результат измерения.
Кроме того, загорается светодиод согласно результату измерения: зеленый светодиод указывает,
что температура тела находится в нормальном диапазоне, а красный загорается при значительно
повышенной температуре, т. е. свыше 37,5 °C.
Термометр сигнализирует двумя короткими акустическими сигналами и более не мигающей
пиктограммой уха о том, что прибор готов к следующему измерению.
6.2 Сохранение результатов измерения
Результат последнего измерения, т. е. только последнее значение ряда измерений, автоматически вводится в память,
как только термометр выключается. Для этого имеется 9 ячеек памяти.
